DUNGS冬斯燃?xì)鈾z漏儀
發布時間：2020.12.22
閥門監控系統適用于DUNGS多重調節設備，雙電磁閥DMV和燃?xì)舛喙δ芙M合器。通過一個轉接器，VPS504也可用于直至DN80，帶或不帶支路連接的DUNGS電磁閥。用于燃?xì)獍l(fā)動機的直流24V結構。
適用于燃?xì)夥N類1，2，3以及其他中性氣體狀態介質。用于丁烷的液化氣款式。
|
產品說明：
|
|
品牌：DUNGS（冬斯）
產地：德國
|
|
＆#160;產品說明
|

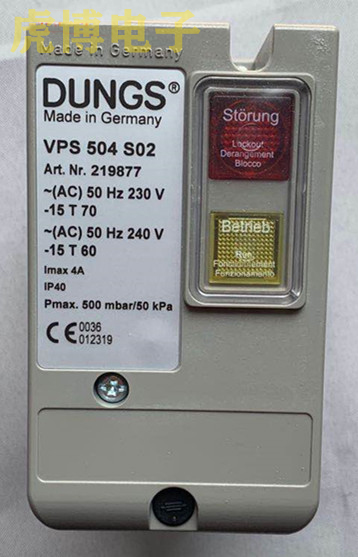

VPS504是DUNGS多重調節設備的緊湊式閥門監控系統。該閥門檢測系統符合EN1643的要求：
-
在允許工作壓力范圍內，該監控系統的運行不受預壓的影響
-
檢測體積<4升
-
不需現場調節
-
檢測時間短：最短10s，最長26s
-
通過信號燈來顯示密封與否
-
系列02，系列04和系列05具備外部故障顯示可能性
-
對于系列01，可選擇累積故障顯示(SSM)
-
適合于TRD設備
-
系列01，02，03的電源連接可通過插座實現，在接線圖符合DIN4791規定的情況下不需重排線
-
系列04和05電源通過電纜套管PG13.5和螺栓夾相連
閥門監控系統適用于DUNGS多重調節設備，雙電磁閥DMV和燃?xì)舛喙δ芙M合器。通過一個轉接器，VPS504也可用于直至DN80，帶或不帶支路連接的DUNGS電磁閥。
用于燃?xì)獍l(fā)動機的直流24V結構。
適用于燃?xì)夥N類1，2，3以及其他中性氣體狀態介質。用于丁烷的液化氣款式。
|
|
|
＆#160;技術參數
|
|
工作壓力
|
最大500mbar
|
|
檢測體積
|
小于4.0升
|
|
通過電動泵所達的壓力提高
|
20mbar
|
|
額定電壓
|
AC230V -15%...240V +6%
|
|
頻率
|
50...60Hz
|
|
功率需求
|
在泵工作時間內約60VA，運行時間內17VA
|
|
外部保險絲
|
快速10A，慢速6.3
|
|
內部保險絲
|
精密保險絲T6.3L250V：IEC127-2/III（DIN41662）
|
|
開關電流
|
工作輸出 VPS504系列01，02，03，04，05：最大4A
|
|
干擾輸出 VPS504系列02，04，05：最大1A
|
|
保護等級
|
VPS504系列01，02，03：IP40
|
|
VPS504系列04，05：IP54
|
|
接通時間
|
約10-26秒，取決于檢測體積和輸入壓力
|
|
靈敏度界限
|
最大50 l/h（通過壓力氣流速度明顯低于50 l/h的作用方式，使得入口壓力<50mbar，由此，特別考慮到了入口壓力較低的應用情況）
|
|
控制開動時間
|
100%ED
|
|
最大檢測循環次數
|
20次/h，不間斷的連續進行3次檢測周期以后，要保持至少長達2分鐘的等候時間
|
|
安裝位置
|
豎直的、水平的
|
|
介質
|
|
標準款式
|
使用于燃?xì)夥N類1，2，3以及其他氣體狀態截止，不適用于丁烷
|
|
液化氣款式
|
燃?xì)夥N類3和丁烷
|
|
|
